氣動平行切斷閘閥

產品型號：ZSDⅡC（DX）
公稱通徑：DN40~700mm
公稱壓力：PN1.6~10.0MPa
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭面尺寸：JB79 GB/T9112-9131
檢查與試驗：JB/T9092-99 GB/T13927-92

聯系購買

分享到：

產品詳細

結構特點及工作原理

1、執行機構的輸出力通過閥桿作用于主閥芯時，被設計一定角度，主閥芯，轉換成水平方向左右的力，又通過次閥芯，密封盤緊壓兩閥座，形成雙陰斷密封，密封不泄漏，力矩小，開關閥門密封結合面無摩擦，從根本上解決了閥芯在閥體卡死或打不開的弊病現象。

2、氣動執行機構采用活塞式機構，電磁閥作為控制氣缸上下部分的進氣，排氣的切換元件，以控制啟閉件作垂直上下位移，控制閥門開啟與關閉的目的，

3、配用回訊器用于發送閥門開關狀信號，電磁閥實現遠距離控制，集中控制，自動控制，和現場操作。

5、閥啟閉狀態的現場指示，上裝的外伸示指示桿的上升和下降，標志閥門全開時(外伸指示桿位于最高位置)，閥門全關閉時（外伸指示桿位于最低位置）。

6、帶彈簧復位的單作用氣動裝置或空氣罐系列確保電源，氣源時故障自動開關，安全，可靠，訊速，環保，節能。

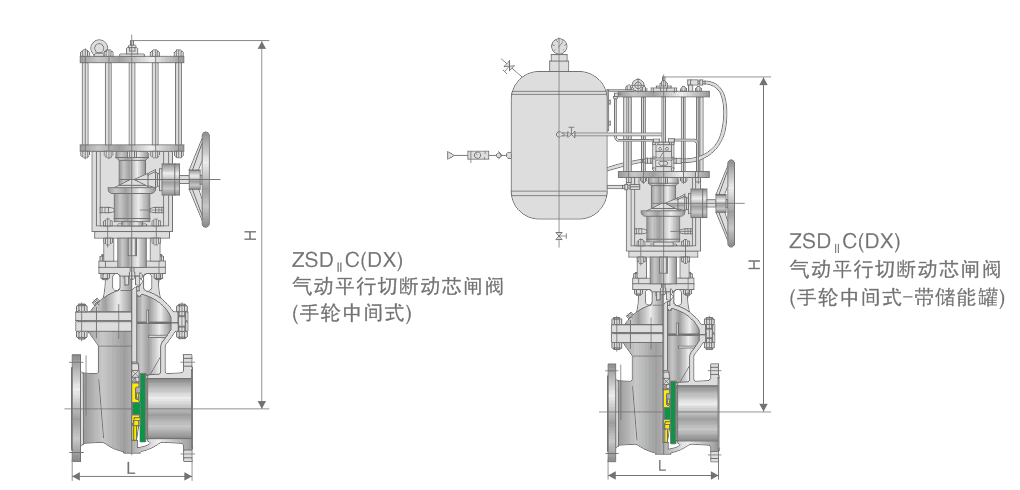

主要外形尺寸
公稱通徑[DN]		40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
L/mm
H/mm	1.6,2.5MPa	△	△	△	△	865	965	1065	1345	1550	1810	2010	2295	2510	2700	3240	3655
	4.0	△	△	△	△	892	995	1146	1417	1642	1896	2090	2312	2594	2804	3278	-
	6.4	△	△	△	△	892	995	1146	1417	1642	1896	2090	2312	2594	2804	3278	-
	10.0	△	△	△	895	906	1010	1162	1432	1658	1912	2105	2328	2610	2820	3295	-
備注Note		△的適用上裝式
